摘要:本文為思為無線官方原創技術方案,詳細闡述了針對 K-1000C LED 控制系統的無線化改造方案。該方案基于實測工程數據,利用 LoRa611II 無線數傳模塊替代傳統有線級聯,解決大型 LED 亮化工程中布線復雜、維護成本高及擴展性受限等問題。文章將從項目背景、系統痛點、無線改造架構、技術優勢及應用場景展開專業分析,為景觀照明、建筑亮化、舞臺燈光等領域工程人員提供可落地的技術參考。

項目背景:傳統LED控制系統的布線挑戰

在建筑亮化、景觀照明、舞臺燈光以及大型戶外燈光工程中,LED燈光控制系統普遍采用多級控制器級聯的結構。K-1000C作為一款應用廣泛的LED異步控制器,通過讀取SD卡中的預設效果文件,驅動全彩LED燈具實現豐富的動畫或色彩變化 。

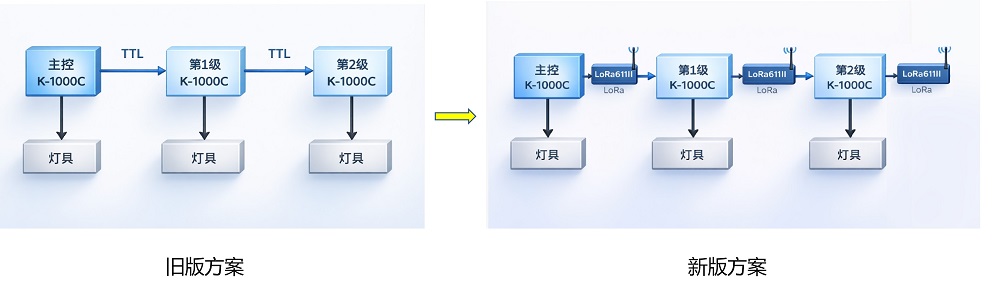

新舊方案對比

在傳統的系統設計中,多臺K-1000C控制器之間通常通過TTL或RS系列信號進行有線級聯,構成從主控到各分控的樹狀或鏈式控制鏈路。這種模式在中小規模項目中表現穩定,但隨著燈光系統規模的擴大和部署環境的日益復雜,傳統的有線布線方式在施工、維護和后期擴展方面逐漸暴露出其固有的局限性。

系統部署面臨的常見問題

在大型或結構復雜的項目中,有線級聯方案常面臨以下挑戰:

• 布線施工復雜:在大型景觀照明或不規則的建筑亮化項目中,控制器安裝點分散,物理距離遠。鋪設通信線纜不僅工程量大,而且容易受到建筑結構、安裝位置和現場環境(如跨路、跨河)的限制,顯著增加了施工難度和周期。

• 后期維護成本高:戶外環境嚴苛,線纜、接頭及防水處理等環節若出現問題,如接頭因濕度、溫差或振動導致接觸不良或氧化,將直接影響通信穩定性。故障發生時,對埋設或高空線纜的排查耗時耗力,維護成本較高。

• 系統擴展靈活性差:若項目后期需要增加燈光分區、調整控制節點或變更布局,傳統有線方式往往意味著需要重新規劃和鋪設通信線路,改造難度大,靈活性不足。

• 長距離信號衰減風險:在較長距離布線條件下,TTL或RS-485信號可能出現衰減或受到外部電磁環境的干擾,TTL或RS-485信號可能出現衰減或受到外部電磁環境的干擾,增加了數據傳輸不穩定的風險,可能導致下游燈具控制出現延遲或指令丟失。

針對以上問題,采用成熟的無線通信技術替代物理線纜,成為提升系統部署靈活性的有效技術路徑。

無線改造方案:K-1000C與LoRa611II模塊的集成

本方案的核心是利用LoRa611II無線透傳模塊替代控制器之間的級聯線纜,實現控制信號的無線傳輸。該方案在保持K-1000C原有控制邏輯和SD卡播放機制不變的前提下,僅將數據傳輸?shù)奈锢斫橘|(zhì)從有線轉為無線。

核心組件介紹

• K-1000C LED控制器:作為系統的核心控制單元,負責解析SD卡中的燈光效果數據,并生成控制信號。

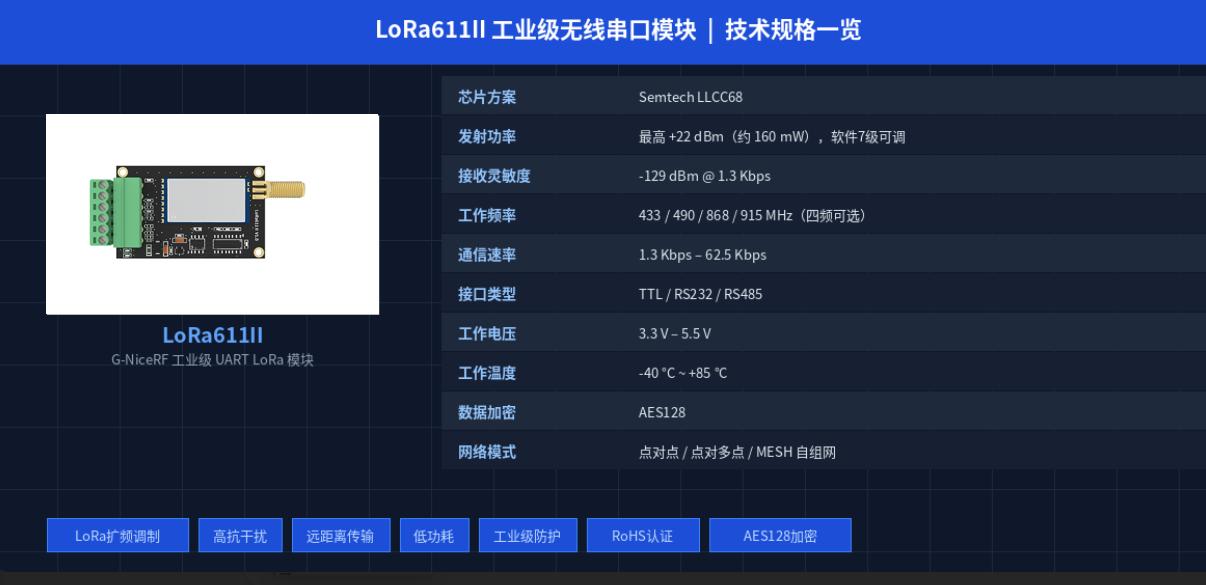

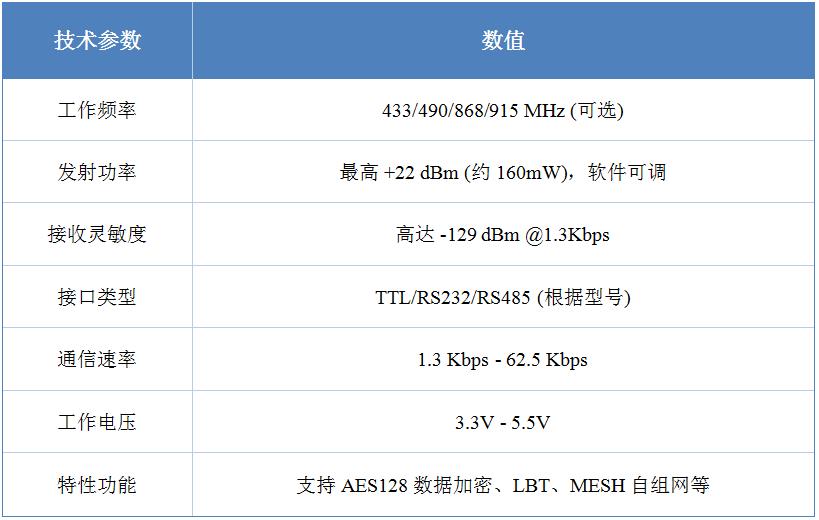

• LoRa611II無線模塊:這是一款基于Semtech LLCC68芯片的工業級UART串口透傳模塊 。它采用LoRa擴頻調制技術,提供低功耗、遠距離、高靈敏度的無線數據傳輸能力。其主要技術參數如下表所示:

系統改造架構與通信流程

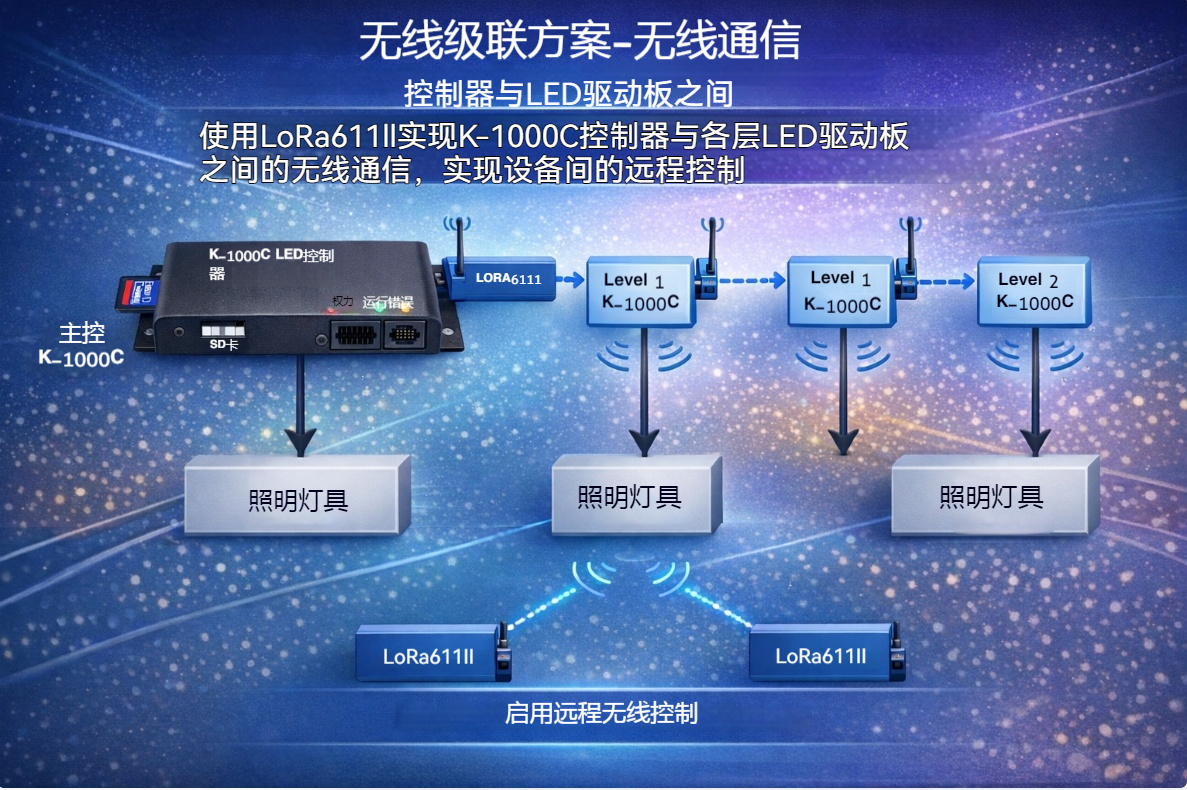

改造后的系統將K-1000C的信號輸出端(DAT、GND)連接到一臺LoRa611II模塊(作為發送端),而在下一級控制器或燈具的信號輸入端,則連接另一臺LoRa611II模塊(作為接收端)。

通信流程如下:

• 主控信號輸出:主K-1000C控制器按照預定程序,從其DAT端口輸出串行控制信號。

• 無線信號發送:與主控連接的LoRa611II發送模塊,將接收到的電信號調制成LoRa無線射頻信號,并通過天線向空中發射。

• 無線信號接收:部署在遠端的LoRa611II接收模塊捕獲該無線信號,并將其解調還原為原始的串行電信號。

• 分控信號輸入:接收模塊將還原后的信號通過其DAT端口輸出給下一級K-1000C控制器或直接驅動支持協議的燈具。

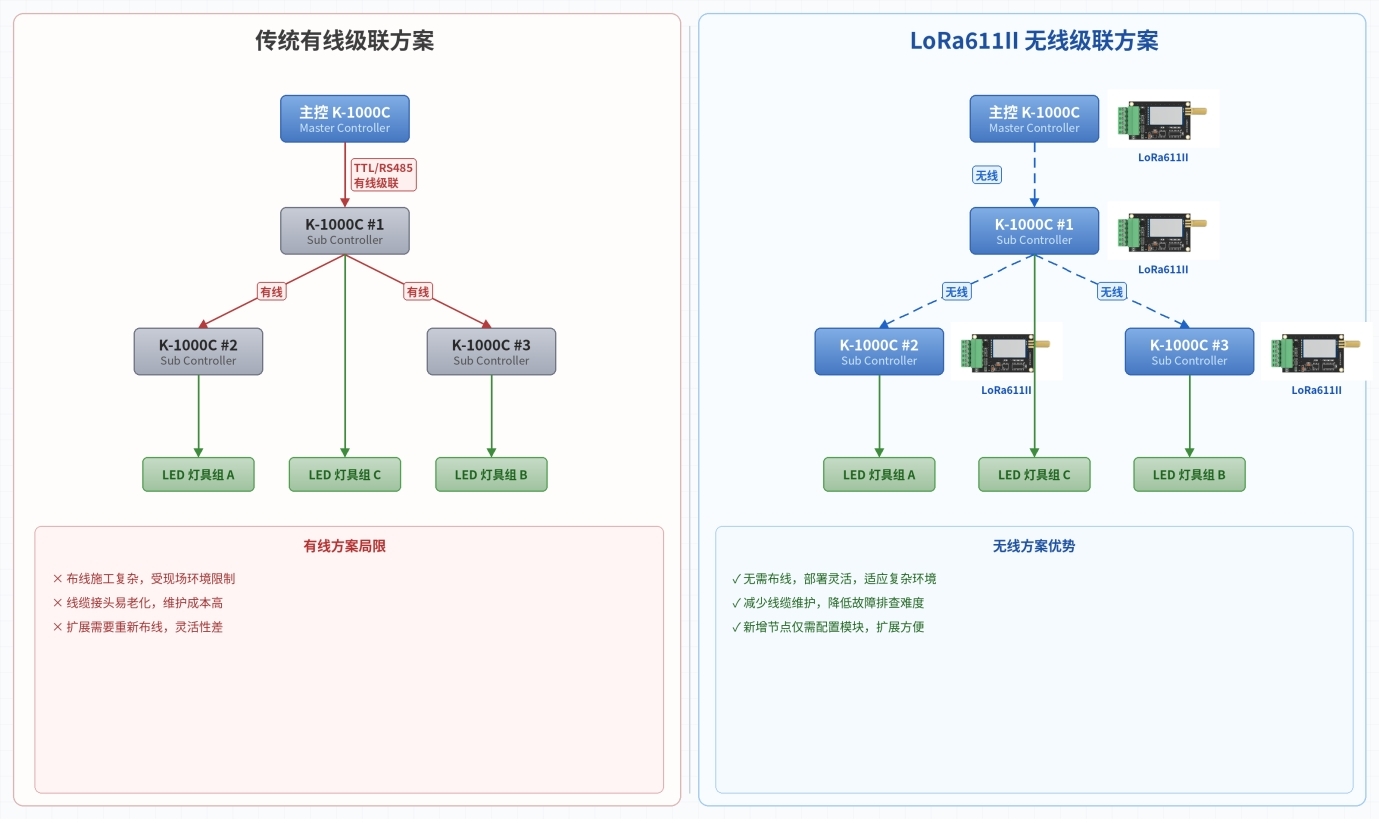

• 逐級無線級聯:通過為每一級控制器配置一對或多對LoRa模塊,即可構建一個基于無線鏈路的級聯控制網絡,支持點對點、點對多點或MESH網絡拓撲。



解決方案:

利用LoRa611II替代原有的級聯線纜,實現控制器與下一級控制節點之間的無線通信。在保持原有控制邏輯結構不變的情況下,將物理級聯連接改為無線通信鏈路。

關鍵技術難點:

在將 K-1000C LED 控制系統由傳統有線級聯升級為無線通信架構的過程中,并不僅僅是簡單增加無線數傳模塊即可實現可靠運行。由于LED燈光控制系統對時序同步、延遲控制以及系統兼容性具有較高要求,在工程實踐中需要重點解決以下關鍵問題。

時序同步與延遲控制問題

在傳統有線級聯方案中,控制信號通過線纜直接傳輸,延遲幾乎可以忽略。而無線通信需要經歷 數據封裝、空中傳輸、接收與解析 等過程,單次通信可能引入毫秒級至數十毫秒級的鏈路延遲。

如果繼續采用原有的 串聯級聯結構,在多級控制器(如三級級聯)的情況下,延遲可能逐級累積,具體程度取決于無線參數配置、數據包長度及系統拓撲結構,可能導致不同區域燈光動畫出現不同步現象,從而影響整體視覺效果。

控制接口兼容與安裝復雜度問題

K-1000C 控制器的接口設計主要面向傳統有線級聯方案,而 LoRa611II 模塊屬于通用無線數傳模塊。若直接連接,在接口形式、信號連接方式以及現場布線方面都可能增加施工復雜度,不利于工程快速部署。

通過我們配套設計的轉接板,LoRa611II無線模塊能夠與K-1000C控制器實現穩定可靠的連接,同時降低客戶安裝復雜度,并提升整體項目交付效率。

無線方案的技術優勢

與傳統有線方案相比,基于LoRa的無線改造方案具有以下方面的優勢:

• 提升部署靈活性:無線連接擺脫了對物理線纜的依賴,控制器節點的布局更為自由,尤其適用于已建成或布線困難的復雜環境。燈具可以根據設計需求靈活部署,而無需考慮走線路徑的限制。

• 簡化施工與維護:可減少了線纜鋪設、管道安裝、接頭防水處理等現場施工工作量。在系統維護時,若模塊發生故障,可實現快速替換,無需進行復雜的線路排查,縮短了維修時間,特別是在高空或受限空間作業時優勢更為明顯。

• 便于系統擴展:在無線信號覆蓋范圍內,新增控制節點僅需增加相應的LoRa模塊并完成參數配置即可,無需對現有線路進行大規模改動。這為項目未來的功能升級(如增加燈光分區或控制點)提供了高度的靈活性。

• 保障信號傳輸質量:LoRa技術采用擴頻調制,具備出色的抗干擾能力和高接收靈敏度。在合理的網絡規劃和天線部署下,即使在復雜的電磁環境中也能提供穩定可靠的通信鏈路,提高控制指令的可靠性和準確性。

應用場景

該無線改造方案尤其適用于以下類型的LED燈光控制系統:

• 建筑景觀亮化:對于大型樓宇外立面、地標建筑等燈光分布范圍廣、布線難度大的項目,無線方案可有效降低施工復雜度。

• 城市夜景與橋梁照明:在公園、廣場、河道或橋梁等開放空間,無線通信有助于實現更靈活、更具創意的燈光布局。

• 文旅及演藝燈光工程:在主題公園、旅游景區或大型實景演出中,燈具布局可能需要頻繁調整,無線方案能夠快速適應場景變化。

• 戶外廣告與標識系統:對于分散的戶外廣告牌或大型顯示屏,采用無線方式可以簡化系統集成,減少通信線路的鋪設和維護。

 常見問題 (FAQ)

Q1:LoRa無線通信的穩定性如何?是否會受天氣影響?

答:LoRa技術本身具備很強的抗干擾能力。在專業部署中,通過合理的信道規劃、天線選型與架設,可以構建穩定的通信鏈路。雨、雪、霧等天氣條件會對無線信號產生一定衰減,尤其是在高頻段,但在LoRa常用的433/470MHz頻段影響相對較小,通過在設計時預留足夠的信號余量,可以保證系統在絕大多數天氣下的可靠運行。

Q2:一個發送端可以控制多少個接收端?

答:LoRa支持點對多點的通信。理論上,理論上,一個發送端可被同一網絡內的多個接收端接收。實際可接入數量需結合空中速率、數據更新頻率、網絡拓撲以及現場通信環境綜合評估。在K-1000C的應用中,一個主控可以通過一個LoRa模塊同時向多個從控(每個從控各有一個接收模塊)廣播相同的控制信號,實現同步控制。需確保所有模塊配置在相同的信道和網絡ID下。

Q3:無線傳輸是否存在延時?

答:任何無線通信都存在延時,包括數據打包、空中傳輸和解包等過程。LoRa屬于中低速率通信,其鏈路延時通常與數據包大小、空中速率、轉發方式及網絡結構有關,工程應用中一般表現為毫秒級至數百毫秒級。具體取決于數據包大小和空中速率配置。對于LED景觀照明這類視覺暫留效應允許一定容差的場景,這種級別的延時通常不會對整體動畫效果產生肉眼可察覺的影響。

Q4:LoRa611II模塊的實際通信距離能有多遠?

答:通信距離受發射功率、天線增益、天線高度、空中速率和實際環境等多種因素影響。在理想的視距(Line-of-Sight)條件下,配合高增益天線,數公里的傳輸距離是可實現的。在城市或建筑密集的非視距環境中,傳輸距離會縮短,但通常也能滿足數百米范圍內的可靠覆蓋,遠超有線級聯的距離限制。

總結

通過采用思為無線LoRa611II無線透傳模塊對K-1000C LED控制系統進行無線化改造,是一種成熟且高效的技術升級路徑。該方案不僅有效解決了傳統有線級聯在大型、復雜項目中面臨的施工、維護與擴展難題,還借助LoRa技術可靠的遠距離通信能力,為現代LED亮化工程的設計與實施提供了更大的自由度和靈活性。在項目規劃階段,對無線方案進行綜合評估和合理設計,將為系統的長期穩定運行和便捷管理奠定堅實基礎。
